預制保溫管，采用工廠預制化生產+現場模塊化施工的新模式，相比保溫管現場制作敷設的傳統技術，在生產方式、保溫結構、支架結構、施工流程、敷設方法、縫隙處理工藝等方面均作出改進和提高。
通過工廠預制化生產，有效提高產品保溫性能，確保穩定一致的質量，簡化現場作業；同時通過現場模塊化施工，減少作業工序，提高施工效率，縮短建設周期，提高工程質量，降低環境污染。
供熱管道的產品性能、現場施工和作業周期，都是衡量供熱管網工程質量的重要指標。預制保溫管雖然產品成本有所提高，但對供熱管網工程建設和今后系統運作的整體效益而言，在綜合成本、供輸效能、使用壽命、節能減排、保護環境等方面都有明顯優勢，是傳統保溫管的升級換代產品，代表著保溫管生產向集成化模塊化方面發展的趨勢，能夠充分滿足供熱企業對長距離、高效能熱網的需求，是新一代架空蒸汽熱網的理想選擇。
保溫結構
- DXDG-A
-
DXDG-A型預制硬質架空蒸汽保溫管，為我司主推產品，充分利用自行生產硅酸鈣保溫材料的優勢，相比軟質保溫管，雖然價格較高，但保溫效果更好、使用壽命更長。我司預制保溫管采用新型復合隔熱保溫結構，主要分為軟保溫層、硬保溫層、外保溫層、外保護層。
軟保溫層選用厚度為10~20mm氣凝膠層、長絲棉或玻璃棉材料包覆而成，該保溫材料耐熱性好，導熱系數低，有效減低高溫工作管對硬保溫層的輻射傳熱，同時解決工作管與硬保溫層間的相對位移，并減緩對硬保溫層的沖擊。
硬保溫層使用耐熱性高的多塊硅酸鈣瓦塊疊加，塊與塊之間作標準化嵌縫，解決空隙漏熱，同時確保了保溫管承受外力的性能。
外保溫層選用硬質聚氨酯泡沫材料，耐熱性較低但隔熱保溫性能很好，同時聚氨脂發泡的延展性具備穩固作用，解決了傳統保溫結構因熱脹冷縮產生和增大塊間空隙的問題。
外防護層根據管網架空或直埋方式有所不同，架空預制管外防護層可依據要求使用鎂鋼、玻璃鋼、鍍鋅鐵皮、彩鋼板、鋁皮等原材料。直埋預制管采用“鋼套鋼”的外套鋼管。
同時，在各保溫層間均裹敷鋁鉑反射布，減少輻射傳熱。這種復合隔熱保溫結構，讓各保溫層成為毫無空隙的整體，充分發揮了各種原材料的優點，在成本、耐磨性、整體剛性、使用壽命及隔熱保溫性能上取得了比較好的平衡。
- DXDG-B
-

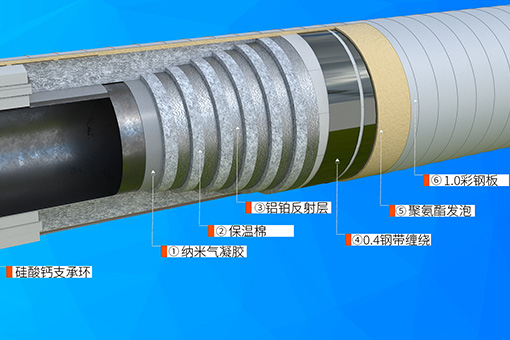

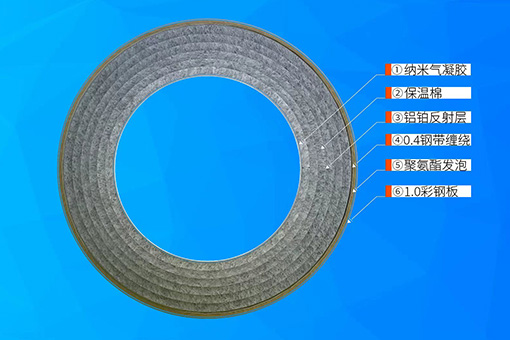

DXDG-B型預制軟質架空蒸汽保溫管，保溫結構和特點為：（1）斷橋隔熱，不產生熱橋效應；（2）硬質支撐件，提高了保溫層的強度；（3）帶鋼螺旋纏繞方式： 4）穩定的保溫結構，防止產生變形；（5）硬質聚氨酯發泡層，防止向外散熱；（6）低摩擦系數外滑動管托；（7）解決不同保溫的伸縮縫；（8）免維護。
產品特點
1、保溫結構科學合理，工作管、保溫層和外防護層三者緊密結合，無任何間隙，不存在熱對流；通過工廠化預制，只需在現場進行接口處理，最大程度保障保溫效果；熱網可使用外抱箍管托支架，將整體保溫筒，固定在混凝土支墩上，熱網送汽后，鋼管伸長，整體的保溫筒原地不動。無熱橋，不存在保溫缺失和縫隙，無任何額外熱損。
2、采用硬質保溫材料，擁有極強的抗外力破壞性能。三重復合保溫結構，除保溫隔熱性能好外，還對應抗震、耐壓和憎水的物理功效。金屬外殼的制成品是一個完整的長圓筒，強度高、剛度好、不透水，可以徹底防止雨水進入管道保溫層。管道保溫層和外防護層結合緊密，整體性好，防水、抗壓、耐腐蝕。
3、不受外力破壞，幾乎不需要日常維護。管線改道，可重復循環使用，只需進行接口部位的保溫防護修補，材料浪費少，不影響保溫效果，環保無污染。預制架空保溫管由于抗壓性能好，不易損壞，長時間使用保溫效果衰減下，在產品生命周期內，基本不用過多的維護工作，運維成本低。
4、預制硬質架空硬質蒸汽保溫管，保溫結構牢固，不受外力影響。保溫性能長期穩定，能夠保證在長時間使用之后，保溫效果基本無衰減。遠距離輸送蒸汽溫降≤1.65℃/Km，壓降≤0.025MPa/Km，設計使用壽命達 30 年以上，真正實現節能降耗、綠色環保高質量發展。
5、預制架空硬質保溫管的建設成本，雖然相比預制軟質架空保溫管和現場敷設保溫管增加30 ％左右，但管網溫降、壓降等輸送損耗明顯減少，經測算只需運行3年便可收回增加的成本。
產品規格
- 預制架空保溫管
-
- 產品型號：DXDG-A、DXDG-B
- 適用范圍：過熱蒸汽、飽和蒸汽、熱水管道等
- 設計溫度：250℃、300℃、350℃、450℃、550℃
- 設計壓力：1.6MPa、2.5MPa、4.0MPa、6.4MPa、10MPa
- 使用場合：適合架空保溫管道、特別適合長輸熱力管網
- 芯管規格：Φ219~Φ1220mm
- 預制直埋鋼套鋼保溫管
-
- 產品型號：DXDM
- 適用范圍：過熱蒸汽、飽和蒸汽、熱水管道等
- 設計溫度：250℃、300℃、350℃
- 設計壓力：1.6MPa、2.5MPa
- 使用場合：適合地埋熱力管網
- 芯管規格：Φ219~Φ1220mm
